انواع رمپ بارگیری شرکت پاناتین پارس

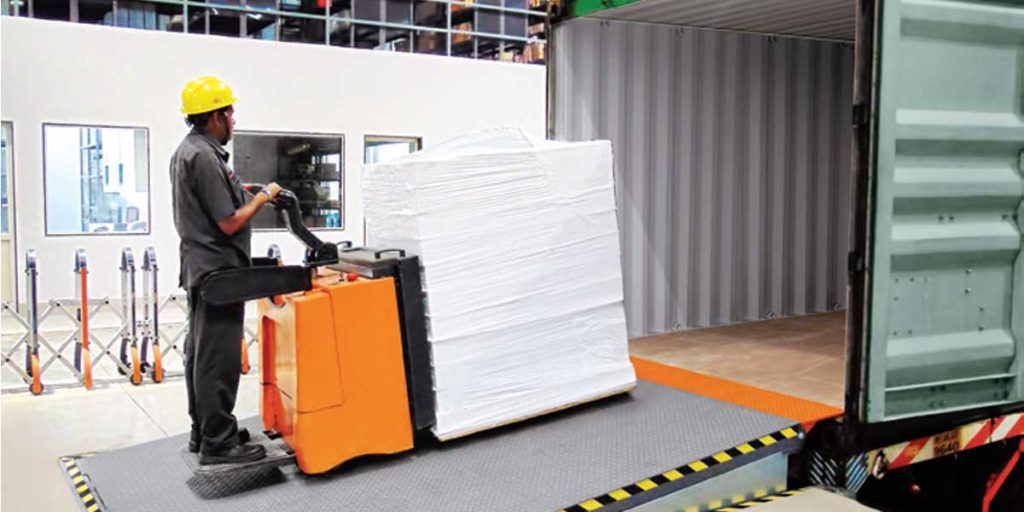

اگر تجربه‌ی تخلیه بار در یک محیط صنعتی را داشته باشید احتمالا به تجهیزاتی به نام رمپ بارگیری یا تخلیه برخورده‌اید. این وسیله، نقش مهمی در انتقال آسان بار بین مبدا و مقصد یعنی سطح بارانداز انبار و خودروهای حمل بار دارد. با نصب رمپ بارگیری بین این دو سطح، امکان عبور لیفتراک، نیروی انسانی و دیگر وسایل حمل بار فراهم می‌شود.
کارکرد و کاربری رمپ تخلیه ساده و مشخص؛ اما ساخت آن، یک فرآیند پیچیده بوده که نیازمند توجه به استانداردهای صنعتی کیفی متعدد است. درغیر‌این‌صورت، استفاده از این تجهیزات نه‌تنها اهداف موردنظر را برآورده نمی‌کند بلکه می‌تواند زمینه‌ساز آسیب‌دیدگی بار، لیفتراک، نیروی انسانی و دو سطح بارگیری و تخلیه بار نیز بشود.
شرکت پاناتین پارس، یکی از تخصصی‌ترین مراکز تولید رمپ تخلیه در کشور ماست که محصولات خود را با استفاده از قطعات و مواد اولیه اروپایی تولید می‌کند. این شرکت ضمن طراحی تخصصی، نصب و خدمات پس از فروش رمپ بارگیری را نیز ارائه کرده و خط تولید خود را به مدرن‌ترین ماشین‌آلات مجهز کرده است.
ساختار رمپ تخلیه و سازوکار آن
پیش از هر چیز باید بدانید که رمپ بارگیری یا تخلیه با نام‌های دیگری مانند داک لولر (Dock Leveler)، هم سطح کننده نیز در بازار و صنعت شناخته می‌شود. این محصول از بیرون به شکل یک مقطع از یک کره دیده می‌شود. شکل کلی اضلاع کناری آن در حالت باز مثلثی و سطح آن نیز یک صفحه‌ی مستطیلی است.
فاصله‌ی بین کف و صفحه‌ی رمپ تخلیه را قطعات و مکانیسم نیروی محرکه پر کرده‌اند که به‌طورکلی عبارتند از:
- اهرم‌ها و بازوهای ایمنی نگهدارنده و کنترل‌کننده‌ی حرکت صفحه که زیر آن نصب می‌شوند
- لولاهای عقب و اتصالات آنها
- تیرها یا جک‌های پشتیبانی صفحه
- فریم خارجی و چاهک (در رمپ‌های دفنی)
- صفحات جانبی که از فشار بیش‌ازحد بر صفحه‌ی اصلی و اعوجاج آن جلوگیری کرده و باعث عملکرد نرم‌تر آن می‌شوند.
- انواع یراق‌آلات، قطعات، زنجیر، گوه، لایه‌های لاستیکی و غیره
- تابلوی فرمان برق و تجهیزات الکتریکی و الکترونیکی در رمپ‌های تخلیه دارای مکانیسم حرکت اتوماتیک
- موتور و سیستم نیروی محرکه در رمپ‌های هیدرولیکی و الکترومکانیکی
- سیلندر، پیستون، روغن، مخزن و پمپ روغن در رمپ بارگیری هیدرولیک
کارکرد اصلی همه‌ی این تجهیزات این است که صفحه‌ی رمپ تخلیه را به‌گونه‌ای بین دو سطح تخلیه و بارگیری قرار دهند که اختلاف ارتفاع و فاصله‌ی آنها جبران شود. به‌عبارت‌دیگر داک لولر، پلی مسطح یا شیب‌دار بین دو سطح بارگیری و تخلیه بار است. این تجهیزات باید بتواند در زمان عبور انواع لیفتراک و غیره، به‌اندازه‌ی کافی توان تحمل بارهای برشی و عبوری را از خود نشان دهند. ظرفیتی که ارتباط مستقیمی با قیمت رمپ بارگیری دارد. انواع رمپ در حالت بسته یعنی زمانی که از آنها استفاده نمی‌شود به یکی از حالت‌های افقی، عمودی، همسطح با زمین یا به‌شکل یک سازه‌ی فلزی بیرون از زمین قرار می‌گیرند.
مزایای نصب داک لولر
در بسیاری از مکان‌های صنعتی به دلیل ساختار انبار و اختلاف ارتفاع، اساسا امکان انتقال بار بدون استفاده از رمپ بارگیری “loading ramp” وجود ندارد. علاوه بر هم‌ارتفاع‌سازی سطوح از دیگر مزایای نصب این تجهیزات در مکان‌های صنعتی می‌توان به موارد زیر اشاره کرد:
- افزایش سرعت حمل بار
- کاهش احتمال خسارت به بار، نیروی انسانی و چرخ‌ها و لیفتراک‌ها
- افزایش ظرفیت حمل بار
- سهولت بیشتر در نظارت بر فرآیند انتقال بار و انجام امور اداری مانند شمارش بار و غیره
- کمک به نظم بیشتر هنگام انتقال بار
صفحه رمپ بارگیری
آنچه از بیرون بیشتر رمپ‌های تخلیه دیده می‌شود، صفحه‌ی آن‌هاست. این صفحه صیقلی یا آجدار درواقع، یک مستطیل به ضخامت مشخص است که عمدتا از فولاد ساخته می‌شود. فولاد به‌کاررفته در این بخش نیز یا دارای پوشش گالوانیزه بوده یا اساسا فولاد ضدزنگ یا استنلس استیل (Stainless Steel) است. دلیل به‌کارگیری این دو متریال را می‌توان در موارد زیر خلاصه کرد:
- مقاومت عالی در برابر رطوبت و خوردگی ناشی از مواد شیمیایی
- مقاومت فشاری بالا
- قابلیت نظافت عالی
- وزن سبک نسبت به مقاومت فشاری
- مقاومت عالی در برابر ضربه
- قیمت مناسب
- عدم نیاز به نگهداری‌های ثانویه
استانداردهای صفحه هم سطح کننده
هرچه تحمل وزن موردانتظار از همسطح کننده بیشتر باشد، قطر صفحه نیز بیشتر خواهد بود. با‌این‌حال حداقل تحمل وزن این تجهیزات بنابر استانداردهای بین‌المللی و ملی، سه تن و حداقل ضخامت صفحه نیز معمولا ۶ میلیمتر درنظر گرفته می‌شود. دیگر ویژگی رمپ بارگیری ، محدودیت ارتفاع صفحه‌ی آن است. مطابق با استانداردهای ایمنی، این ارتفاع می‌تواند بین صفر تا ۶۰ سانتی متر باشد.
همچنین مطابق با استاندارد EN1398، حداکثر شیب مجاز برای صفحه ۱۲٫۵ درصد است. محدودیتی که تعیین‌کننده‌ی طول صفحه و کل تجهیزات رمپ نیز محسوب می‌شود. درحقیقت درصورت نیاز به شیب بالاتر به دلیل اختلاف زیاد ارتفاع دو سطح، باید طول صفحه و نه شیب آن افزایش یبابد. برای انواع رمپ بارگیری سنگین ابعاد دو در سه متر، یکی از پرکاربردترین ابعاد محسوب می‌شود.
رعایت همه‌ی این استانداردها از سوی تولیدکننده، تضمین‌کننده‌ی عدم وقوع اتفاقاتی مانند سقوط لیفتراک و بار یا سر خوردن آنها، شکست اهرم‌های رمپ و غیره می‌شود. پاناتین پارس، در تولید تجهیزات صنعتی خود، ضمن توجه به اصول ارگونومی و سهولت در کاربری، به‌روزترین استانداردهای ایمنی را درنظر گرفته و آنها را به اطلاع مصرف‌کننده می‌رساند.
لبه صفحه رمپ تخلیه و کارکرد آن
به‌طورکلی، صفحه‌ی هم سطح کننده می‌تواند دارای لبه‌ی جداگانه یا بدون آن باشد. لبه‌ی جداگانه، امکان تنظیم دقیق‌تر ارتفاع را فراهم کرده و خود، مقداری تلورانس به شیب و ارتفاع می‌دهد. این لبه، با تعدادی لولا به صفحه متصل شده و ازسوی‌دیگر تعدادی گیره برای اتصال به سطح موردنظر دارد. قیمت رمپ بارگیری با لبه‌ی جداگانه معمولا بیشتر است. به چنین رمپی، رمپ لبه لولایی نیز گفته می‌شود.
درصورتی‌که صفحه‌ی رمپ بارگیری بدون لبه و به‌صورت یکپارچه ساخته شود، قابلیت تنظیم دقیق ارتفاع آن کمی کاهش می‌یابد. با‌این‌حال درصورت استفاده از مکانیسم‌های الکتریکی و الکترونیکی، می‌توان منتهی‌الیه صفحه را به یک سنسور مجهز کرد تا به‌صورت خود سطح روبه‌رویی خود را تشخیص داده و با توقف در نقطه‌ی مشخص، اتصال صفحه را برقرار کند.
انواع مکانیسم رمپ تخلیه
مکانیسم حرکتی رمپ بارگیری می‌تواند یکی از انواع زیر باشد:
- الکترومکانیکی
- الکتروهیدرولیکی
- دستی (مکانیکی و هیدرولیکی)
- پنوماتیکی
در ادامه هر یک از آنها را برای رمپ تخلیه شرح می‌دهیم.
رمپ بارگیری الکترومکانیکی
مکانیسم شناخته‌شده‌ی دیگر در ساخت داک لولر، الکترومکانیکی است. این سیستم از دو بخش اصلی برقی و مکانیکی ساخته شده و نیروی الکتریکی را مستقیما به نیروی حرکتی تبدیل می‌کند. حذف روغن از این سیستم، سبب افزایش قطعات مکانیکی آن شده است. به همین دلیل نیز در مقایسه با رمپ بارگیری هیدرولیک ، عملکرد ضعیف‌تری دارد. با‌این‌حال توان تحمل وزن آن همچنان بالاست و قیمت مقرون‌به‌صرفه‌تری نیز دارد. نیاز این مکانیسم به نگهداری نیز بیشتر است. به همین دلیل، پاناتین پارس به‌شکل ویژه‌تری خدمات پس از فروش رمپ بارگیری الکترومکانیکی (تعمیرات رمپ بارگیری) را ارائه می‌دهد.
رمپ بارگیری هیدرولیک
نام کامل‌تر این محصول، رمپ تخلیه الکتروهیدرولیکی است و یکی از قدرتمندترین مکانیسم‌های انتقال نیرو را شامل می‌شود. رمپی که با این مکانیسم ساخته شود با استفاده از فشار مایعات، نیروی الکتریکی واردشده بر موتور را به نیروی مکانیکی تبدیل کرده و آن را به صفحه انتقال می‌دهد. انتقال نیرو به این روش، شامل مزایای زیر است:
- کاهش هدررفت انرژی
- انتقال دقیق نیرو در جهت موردنظر
- کاهش اصطکاک بین قطعات و درنتیجه، کاهش هزینه‌های نگهداری
- کاهش آلودگی صوتی کل تجهیزات هنگام حرکت
- افزایش توان تحمل وزن صفحه
- افزایش سرعت
قیمت رمپ بارگیری هیدرولیک در مقایسه با دیگر مکانیسم‌ها نسبتا بالاتر است.
رمپ تخلیه دستی
داک لولر دستی یا مینی در ابعاد کوچک و به‌منظور انتقال بارهای سبک ساخته می‌شود. این رمپ برای حرکت به نیروی انسانی نیاز دارد که از طریق اهرم‌های تعبیه‌شده به آن اعمال می‌شود. نیروی اعمال‌شده از طریق دست می‌تواند به‌صورت تماما مکانیکی یا به کمک مکانیسم هیدرولیکی به صفحه منتقل شود. قیمت ارزان‌تر رمپ دستی از مزایای مهم آن محسوب می‌شود.
رمپ تخلیه پنوماتیکی
همسطح کننده پنوماتیکی یا بادی یکی از انواع این محصول با کاربرد کمتر است. این رمپ برای انتقال نیرو از فشار هوا استفاده کرده و مانند رمپ بارگیری الکترومکانیکی، قطعات زیادی دارد. با‌این‌حال، قیمت گران‌تر و سروصدای نسبتا زیادش، سبب شده است که رفته‌رفته جای خود را به رمپ‌های هیدرولیکی بدهد.
انواع رمپ تخلیه از نظر نوع نصب
یک هم سطح کننده بارانداز هر مکانیسمی که داشته باشد می‌تواند به طرق مختلفی نصب شود که هریک مزایا و محدودیت‌های خاص خودشان را دارند.
رمپ بارگیری دفنی
یکی از مهم‌ترین انواع رمپ تخلیه، نوع دفنی آن است. این محصول در محفظه‌ای به نام چاهک قرارگرفته و در زمین و با عمق نه‌چندان‌زیاد دفن می‌شود. در حالت بسته، تنها صفحه‌ی آن از بیرون به‌صورت همسطح با زمین، قابل‌مشاهده است. مکانیسم حرکت هم سطح کننده دفنی می‌تواند دستی، بادی، الکترومکانیکی و هیدرولیکی باشد. از مزایای این محصول صرفه‌جویی در فضا و افزایش طول عمر صفحه و قطعات به دلیل کاهش تماس با هوای آزاد، رطوبت و مواد شیمیایی محیط هستند. اگر قصد نصب یک رمپ بارگیری لیفتراک سنگین را دارید، نوع دفنی با مکانیسم هیدرولیک می‌تواند گزینه مناسبی باشد.
رمپ تخلیه عمودی
رمپ‌های عمودی یا ایستا را نیز می‌توان نوعی رمپ بارگیری متحرک سبک به‌حساب آورد که به لبه‌ی سطح بارانداز نصب‌شده و در حالت بسته به‌شکل عمودی قرار می‌گیرند. آنها می‌توانند قابلیت جابجایی و نصب در لبه‌های دیگر را نیز داشته باشند.
رمپ بارگیری متحرک

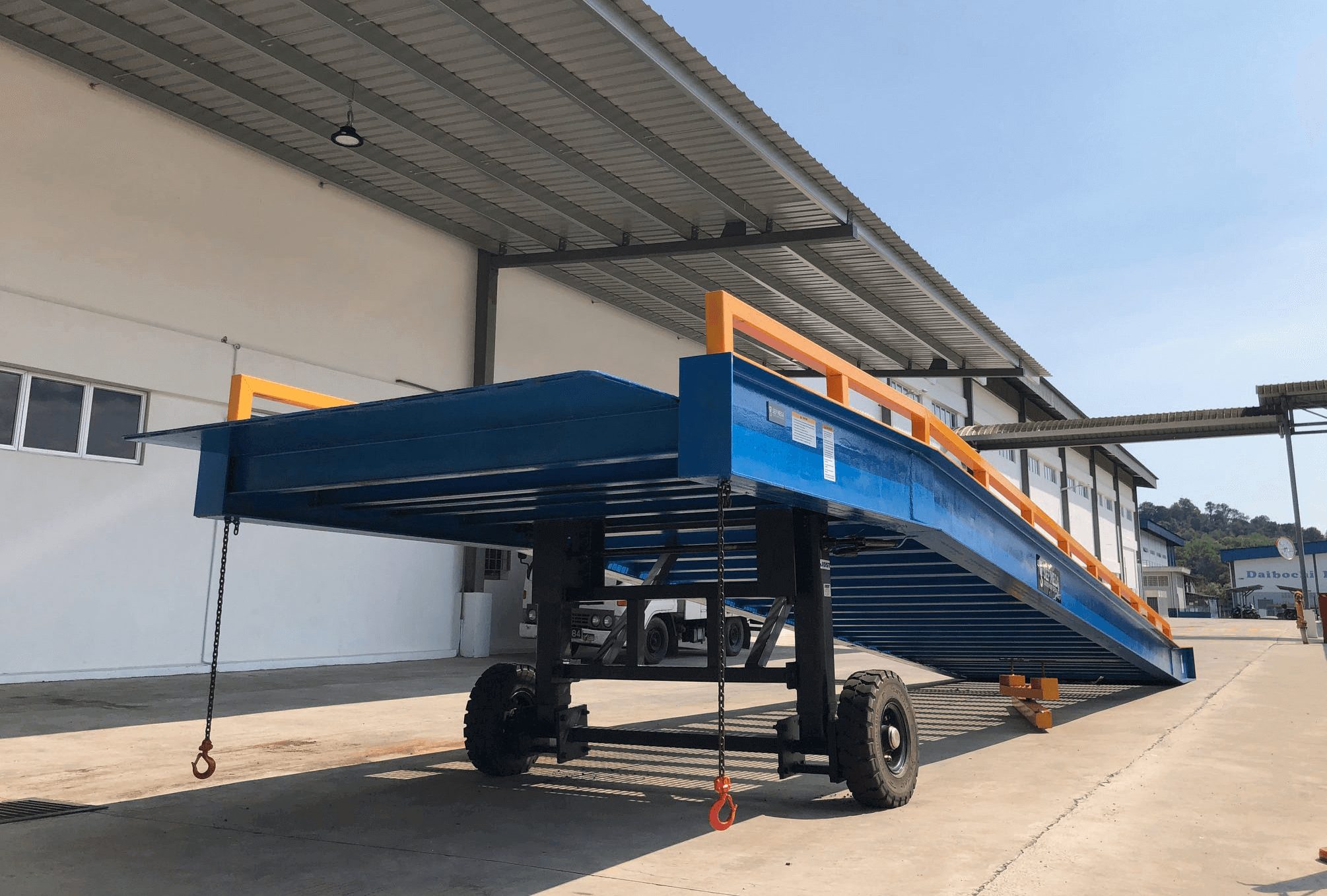

رمپ بارگیری متحرک یا سیار (Mobile Dock Leveler) یکی از مهم‌ترین انواع این محصول است. این رمپ برخلاف رمپ دفنی، بیرون از زمین نصب‌شده و به‌واسطه‌ی چرخ‌هایش قابلیت جابجایی دارد. رمپ بارگیری سیار معمولا با دو مکانیسم هیدرولیکی و الکترومکانیکی ساخته‌شده و مزایای زیر را در بر دارد:
- امکان تولید با صفحات خمیده، L و دیگر اشکال نسبتا پیچیده
- امکان تولید با طول بسیار زیاد
- امکان تغییر ناگهانی شیب در قسمتی از صفحه
- امکان نصب در محیط‌هایی که سطح بارانداز با زمین برابر است
شرکت پاناتین پارس، انواع رمپ بارگیری لیفتراک متحرک را نیز با استانداردهای روز تولید می‌کند. قیمت رمپ سیار نسبت به رمپ‌های دفنی با اندازه و توان تحمل برابر، تفاوت چندانی ندارد. با‌این‌حال، کاهش هزینه‌های نصب، مزیت مهم آن محسوب می‌شود.
خرید رمپ بارگیری
شرکت پاناتین پارس، یکی از اصلی‌ترین تولیدکننده‌های تجهیزات ایمنی صنعتی ازجمله رمپ های بارگیری سیار ، دفنی و عمودی با انواع مکانیسم‌ها در کشور ماست. این شرکت، ضمن برخورداری از نیروی انسانی متخصص و باتجربه، کیفیت محصولات خود را به تایید سازمان‌های ملی و بین‌المللی رسانده است. از دیگر مزایای خرید داک لولر از این شرکت می‌توان به موارد زیر اشاره کرد:
- تنوع محصولات از انواع رمپ بارگیری متحرک و سنگین تا رمپ‌های عمودی و مینی داک لولر
- گستردگی خدمات پس از فروش رمپ بارگیری
- قیمت‌های مقرون‌به‌صرفه
- طراحی اختصاصی
- سرعت بالا در ثبت سفارش، تولید و نصب
- ارائه‌ی مشاوره خرید
به‌منظور ثبت سفارش داک لولر خود می‌توانید به یکی از روش‌های تماس تلفنی با کارشناسان ما، ثبت سفارش در وب‌سایت یا ارسال ایمیل و پیام به اپلیکیشن‌های واتس‌اپ و تلگرام اقدام کنید.
آیا سوالی دارید؟
لطفا سوالات زیر را بخوانید و اگر پاسخ شما را پیدا نکردید، لطفا سؤال خود را برای ما ارسال کنید، تیم ما در اسرع وقت به شما پاسخ خواهد داد.
قدرتمندترین رمپ تخلیه کدام رمپ است؟
رمپ های بارگیری سیار و دفنی با مکانیسم هیدرولیکی، بیشترین تحمل وزن را دارند.
ارزانترین رمپ کدام است؟
رمپ‌های دستی یا مینی با مکانیسم مکانیکی و رمپ‌های عمودی، قیمت ارزان‌تری نسبت به بقیه‌ی انواع این محصول دارند.
بهترین رمپ بارگیری لیفتراک کدام رمپ است؟
به وزن لیفتراک‌ها به‌همراه بارشان بستگی داشته و حتی رمپ دستی هم می‌تواند برای شما مناسب باشد.
