به زبان ساده راهبند وسیلهای است برای کنترل عبور و مرور افراد و وسایل نقلیه به مراکز مختلف مانند فروشگاهها، مراکز تجاری و …. که به کمک نیروی انسانی و یا به صورت اتوماتیک (خودکار) کار میکند.
معمولا در مکانهای پر تردد مانند بیمارستانها از راهبند با بازوی بلند برای کنترل رفت و آمد استفاده میشود و در ساختمانهای خصوصی از راهبندهای اتوماتیک (متصل به سیستم هوشمند مدیریت پارکینگ) که به نیروی انسانی نیازی نمیباشد، استفاده میشود.
اکثر راهبندها در ارتفاع یک متری از سطح زمین نصب میشوند و فقط از نظر طولی (طول بازو یا همان اهرم) قابل تغییر هستند.
راهبند نوعی سیستم حافظتی است که با بکار گیری آن این اطمینان حاصل میشود حریم شخصی حفظ شده و کسی حق تجاوز به آن را ندارد.
به صورت خیلی خلاصه راهبندها از یک بدنه فلزی با موتور AC که معمولا به حالت عمودی روی سطح زمین قرار میگیرد و یک میله یا بازوی تشکیل شدهاند. این بازو از جنس آلومینیوم ساخته میشود.
بعلاوه در پایه یا همان بدنه اصلی بغیر از موتور AC ، قطعات مختلف دیگر مانند وجود دارد که از مهمترین آنها میتوان به گیربکس و پیستونهای قفلکننده اشاره کرد.
[irp posts=”4573″ name=”نصب راهبند”]
تقسیمبندی انواع راهبند

راهبندها را از منظرهای مختلف تقسیمبندی میکنند که به عبارت زیر است:
تقسیم بندی از نظر عملکرد:
- ستونی
- صفحهای
- هرمی
نوع دیگری از تقسیمبندی وجود دارد که بر مبنای نحوه کار کردن است و به شرح زیر است:
- دستی:
در این نوع راهبند باید یک نفر به صورت دستی بازو را جابجا کند و یا دستور جابجا شدن راهبند را از طریق دکمه صادر کند.
- اتوماتیک یا خودکار:
در این راهبند اگر خودرویی مجاز به ورود باشد به صورت اتوماتیک باز میشود و دیگر نیازی به فرد نیست.
انواع راهبند
-

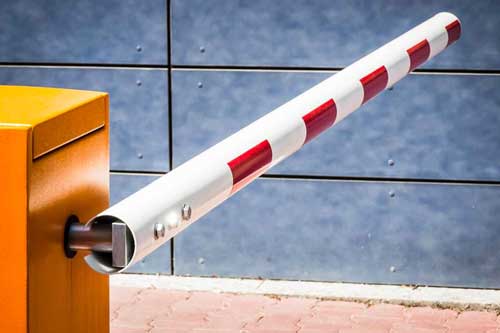

راهبند بازویی چیست

راهبند بازویی یا اهرمی یا (Road Barrier) برای اماکن پرترددی مانند پارکینگ عمومی، تجاری و مسکونی قابل استفاده است. راهبند بازویی به راهبند میلهای، نگهبانی، دژبانی، اهرمی، پارکینگ، دژبانی و کارتی نیز شناخته میشود.
راهبند بازویی در هنگام باز و بسته شدن به سمت بالا و پایین حرکت میکند و بستر حرکت را فراهم میکند.
راهبند بازویی دارای یک ستون است که به صورت عمودی و در ارتفاع یک متری از سطح زمین قرار میگیرد و همچنین یک میله که روی آن قرار میگیرد.
طول میله راهبندهای بازویی معمولا 2،3،4 و 6 متر است و به صورت عمودی و افقی با زاویه نود درجه حرکت میکند.
جنس میله این راهبندها از آلیاژ آلومینیوم و فولاد ضد زنگ است و در صورت نیاز میتوان آنها را از استیل ساخت.
علت اینکه از استیل ساخته میشود این است که ضخامت لازم برای انواع مختلف آب و هوا را دارد و میتوان در هر آب و هوایی آن را نصب کرد.
راهبندهای بازویی برای عبور و مرور نیاز به شناسایی توسط دستگاه شناسایی کارتخوان، ریموت کنترل، دکمه پوش باتم، دوربین پلاکخوان و سایر سیستم کنترل تردد دارند و اجازه تردد داده میشود.
انواع راهبند بازویی:
این محصول به صورت راهبند بازویی دستی و راهبند بازویی اتوماتیک کار میکند که اگر اتوماتیک باشد باید موتور داشته باشد.
[irp posts=”4580″ name=”تجهیزات راهبند”]
-
راهبند تلسکوپی چیست

راهبند تلسکوپی که به راهبند بازویی یا پارکینگ نیز شناخته میشود برای اماکن پر تردد و شلوغ مانند پارکینگها و فضاهای باز بکار میرود.
راهبند تلسکوپی دارای میلهای مانند سایر راهبندها است که به صورت عمودی باز و بسته میشود و با این کار مسیر تردد هموار میشود.
معمولا طول بازوی این راهبند متفاوت متر است و برای مکانهایی که محدودیت ارتفاع ندارد استفاده میشود.
این راهبند دارای دو نوع دستی و اتوماتیک است و از سه جزء بدنه اصلی یا پایه، بوم راهبند و سیستم محرک (موتور و فنر تعادل) تهیه شده است.
راهبند تلسکوپی دستی:
- دارای اهرم به طول 3 الی 6 متر
- عدم قابلیت نصب باطری
- مقاوم در برابر باران
راهبند تلسکوپی اتوماتیک:
- قابلیت نصب ریموت کنترل
- دارای اهرم به طول 4 الی 6 متر
- قابلیت نصب سنسور هوشمند
راهبد شکسته: راهبندی است که معمولا برای اماکنی که محدودیت ارتفاع دارند مناسب است و در دو نوع 90 و 180 درجه تقسیم میشود.
-
راهبند میله ای چیست
راهبند میلهای یا (Booom Barrier) یا پارکینگی یا اهرمی از پرکاربردترین و معروفترین راهبندها میباشد و با مکانیسمهای مختلفی مانند تلسکوپی، خمشونده و…. کار میکند.
این راهبندها دارای بازوهایی هستند که در هنگام باز و بسته شدن بهصورت کشویی باز و بسته شده و عملکرد کشویی دارد. راهبندهای تلسکوپی برای مکانهای پر تردد مناسب است و معمولا دارای طول بازوی 3 تا 6 متر میباشند.
انواع راهبند میلهای
- راهبند میلهای با مکانیزم خمشونده
- راهبند میلهای با مکانیسم تلسکوپی
-
راهبند نردبانی چیست

راهبند نردبانی یا فنسی برای مکانهایی که به امنیت زیادی نیاز دارند مناسب است و میتوانند تا ارتفاع 3 متری از سطح زمین نصب شود و با حرکت به سمت بالا و پایین مسیر را باز و بسته میکند. این راهبند معمولا به صورت ترکیبی با راهبندهای کف خواب و ستونی بکار گرفته میشود.
از آنجایی که این راهبند دارای یک فنس یا دیوار فنی پیوسته است و مشابه راهبند اهرمی عمل میکند.
-
راهبند آکاردئونی چیست
راهبند آکاردئونی یا قیچی شکل به راهبندهایی گفته میشود که در مسیرهایی که مسدودی زیادی دارند استفاده میشوند. به همین دلیل در زیر خود چرح دارند تا با کمک آن بتوانند حرکت کنند و جابجا شوند.
اگر مجبور به محدود کردن مسیر عرضی و طولی باشیم راهبند آکاردئونی انتخاب هوشمندانهای به حساب میآید.
[irp posts=”4500″ name=”راهنمای خرید راهبند”]
-
راهبند تاشو چیست
اگر برای نصب راهبند محدودیت ارتفاع داشته باشیم و میله راهبند نتواند باز و بسته شود بهتر است از راهبندهای تاشو استفاده کنیم مانند اماکن مسقف.
راهبند تاشو از دو تکه تشکیل شده اند که تکه اول به بدنه اصلی راهبند وصل است و میتواند تا زاویه 90 درجه باز شود. تکه دوم خم میشود و افقی با سطح افق قرار میگیرد.
-
راهبند بولارد ستونی چیست

راهبند ستونی یا بولارد برای مکانهایی که از نظر امنیتی حساس هستند کاربرد دارد مانند مراکز نظامی، ارگانهای دولتی، سفارتخانهها و ساختمانهای امنیتی.
بعلاوه به دلیل ظاهر جذاب و زیبایی که دارد در فضاهایی که زیباسازی مهم است نیز استفاده میشود.
در بین انواع راهبندها، راهبند ستونی قیمت بالاتری دارد. دلیل آن هم مقاوم بودن سازه آن است.
راهبند ستونی شکل استوانهای دارد و داخل زمین قرار میگیرد. هرگاه که اجازه عبور و مرور داده شود، با استفاده از ریموت از سطح زمین بلند میشود و مسیر را هموار میکند.
این راهبند بهصورت دستی و غیر اتوماتیک کار میکند و ستونی با ارتفاع 80-60 سانتیمتری دارد و در ارتفاع یک و نیم متری در عمق زمین نصب میشود.
قرارگیری صحیح و اصولی این بولارد درمیزان مقاومت نهایی موثر است. چراکه اول اشتباه قرار گیرد دیگر آن مقاومت و کارایی را نخواهد داشت.
بدنه این راهبند از جنس فولاد است که خاصیت ضد ضربه دارد و دقیقا به همین دلیل است که برای فضاهای امنیتی گزینه خوبی به شمار میآید.
موتور این راهبند از نوع هیدرولیک است اما در برخی از مدلها از موتور و گیربکس الکترومکانیک استفاده میشود.
این راهبند ساختاری مقاوم دارد و در برابر ضربات تروریستی مقاوم است. برای انتخاب راهبند بولارد بهتر است دو عامل زیر را در نظر بگیریم:
مقاومت در برابر ضربه یا Impact Resistens
مقاومت در برابر ضربه یعنی مقدار ضربهای که راهبند ستونی توانایی تحمل آن را دارد و پس از وارد شدن آن میتواند به فعالیت خود بپردازد و برحسب ژول میباشد.
مقاومت شکست یا Breaking Resistance
مقاومت شکست مقدار ضربهای را نشان میدهد که پس از وارد شدن آن راهبند از کار میافتد و قادر به ادامه فعالیت نیست. این مقاومت هم بر حسب ژول حساب میشود.
انواع راهبند ستونی بر اساس بدنه اصلی:
- راهبند ستونی یا بولارد معمولی:
این راهیندها بیشتر برای اماکنی استفاده میشود که از نظر امنیتی مهم نیستند.
- راهبند ستونی یا بولارد ضد تروریستی:
این راهبند توانایی برخورد با کامیون با وزن شش و نیم تن و سرعت 70 کیلومتر در ساعت را دارد و بسیار مستحکم هستند.
برخی از ویژگیهای راهبند ستونی:
- دارای جک دستی
- دارای ریموت کنترل
- امکان اتصال به سیستمهای کنترل، BMS، اعلان حریق و …
-
راهبند دفنی ضد انتحاری یا کف خواب

راهبند دفنی ضد انتحاری به دلیل قرار گیری در داخل زمین (هم سطح زمین) به این نام خوانده میشود و معمولا در جادهها با خاکبرداری از سطح زمین و با یک پایه کم عمق نصب میشوند. البته برخی از آنها به صورت کامل در داخل زمین قرار میگیرند و تنها بازوی میلهای که طول متغیر دارد باید در هنگام عبور و مرور باز و بسته شود بیرون از سطح زمین قرار میگیرد.
راهبند کفخواب یا ( Road Blocker) یا دفنی همانطور که از اسمش میتوان حدس زد روی سطح زمین میخوابد. این راهبند از یک پلیت فلزی و ضخیم با ارتفاع 50 تا 60 سانتیمتر تشکیل شده است.
در زیر این پلیت فلزی سیستم محرک الکتریکی قرار دارد که در مواقع لزوم به سمت بالا حرکت میکند و بسته میشود.
بهطور کلی اکثر این راهبندها در داخا زمین قرار میگیرند و قابل مشاهده نیستند. هرگاه خطر حس شود این وسیله از سطح زمین بیرون میآید و همچون عاملی در برابر خطر رفتار میکند.
این راهبند دارای موتور الکتروهیدرولیکی است و بسته به عملکردی که دارد میتواند دستی و اتومات داشته باشد.
راهبند دفنی معمولا به همراه راهبندهای ستونی در مسیر جادهها، گیتهای تردد و گذرگاهها قرار میگیرد که مقاومت خوبی در برابر حملات انتحاری و تروریستی دارد.
پس بطور کلی راهبند دفنی مسدود کننده قوی است و جلوی عبور و مرور ناخواسته را بطور کامل میگیرد. زمانیکه این راهبند بسته است مشکلی در رفتوآمد پیش نخواهد آمد زیرا کاملا افقی در سطح زمین قرار میگیرد.
[irp posts=”4141″ name=”مهم ترین روش های عیب یابی راه بند”]
برخی از کاربرد راهبند دفنی:
- سدها
- هتلها
- پلها
- مناطق نظامی و دولتی
- نیروگاهها
ویژگیهای راهبند دفنی:
- بادوام و مستحکم
- دارای سیستم کنترل از راه دور
- دارای LCD و LED
- راهبند دفنی میتواند توسط دربان و یا نگهبان کنترل شود.
- برخورداری از سیستم امنیتی سریع و قدرتمند
- زمان باز شدن بین 4 الی 6 ثانیه
- تهیه شده از جنس آهن
ساختار کلی راهبند چیست
هر راهبند به صورت خلاصه از موارد زیر تشکیل شده است که در ادامه به بیان مختصر آن میپردازیم.
- بازو راهبند
میله متصل به بدنه بازو یا بوم نام دارد و از جنس آلیاژ آلومینیوم است. آلومینیوم علاوه بر اینکه وزن سبکی دارد، از استحکام بالایی هم برخوردار است. طول بازو بر اساس قدرت موتور راهبند قابل تغییر است و معمولا در اندازههای4،6،8 و 12 متر تولید میشود.
وظیفه اصلی بازو راهبند عبور و مرور وسایل نقلیه است که از سوی مرکز کنترل و تائید احراز هویت به سمت بالا حرکت کرده و اجازه عبور میدهد.
بازوی راهبند دارای اشکال مختلفی است که از رایجترین آنها میتوان به استوانهای و مکعب مستطیل اشاره کرد.
- بدنه
قسمت اصلی یک راهبند بدنه (جعبه استوانهای شکل) آن است که به عنوان تکیهگاه بازو عمل میکند. این قسما را از فولاد گالوانیزه میسازند تا مقاومت بالایی در برابر ضربههای احتمالی داشته باشد.
علاوه بر این تقریبا تمام قطعات الکتریکی و مکانیکی راهبند در این قسمت قرار میگیرد.
- فتر تعادل
فنر تعادل وظیفه برقراری تعادل را در کل راهبند دارد. از آنجایی که بوم راهبند وزن زیادی دارد و برای بلند کردن آن به نیروی زیادی نیاز داریم از فنر تعادل استفاده میکنیم تا مقداری از وزن بوم را تحمل کند.
هر راهبند دارای دو فنر تعادل است که باید به خوبی تنظیم شود تا بتوانند عملکرد قابل قبولی داشته باشند.
- سیستم محرک
سیستم محرک در انواع راهبندها متفاوت است. در راهبند الکتروهیدرولیکی
- مرکز کنترل یا برد کنترل
این قسمت باید ویژگیهایی مانند بسته شدن اتوماتیک، قابلیت کار با ریموت کنترل، قابلیت اتصال به کامپیوتر، اتصال کلید دستی و فلاشر، نصب لوپ دیتکتور و … را داشته باشد.
- موتور راهبند
موتور راهبند از اجزای مهم این وسیله محسوب میشود و دارای دو نوع هیدرولیک و الکتروموتور است که در ادامه به بررسی آنها میپردازیم.
- خلاص کن
خلاص کن قطعهای است که در هنگام قطعی برق با چرخیدن راهبند را خلاص میکند. خلاص کن به صورت دستی نیز کار میکند.
- میکروسوئیچ راهبند
میکروسوئیچ راهبند وظیفه تعیین محل توقف بازوی راهبند را دارد و به صورت مکانیکی و مغناطیسی وجود دارد. در واقع زمانیکه بازوی راهبند باز و بسته میشود تا عبور و مرور صورت گیرد این میکروسوئیچ که عمل میکند.
- چراغ هشداردهنده روی میله
- فتوسل یا چشم جانبی
- باطری
- برد باطری
انواع مکانیزم راهبند بر اساس نوع موتور
- راهبند هیدرولیک (تردد بالا): این راهبند همانطور که نامش پیدا است با روغن هیدرولیک و اجزای دیگر کار میکند و باز و بسته میشود. سرعت و قیمت بیشتری نسبت به راهبد الکترومکانیکی دارد و همچنین مناسب برای اماکن با تردد بالا و حنی تردد نامحدود است.
این محصول از یک الکتروموتور، جک هیدرولیک و پمپ روغن تشکیل شده است. وظیفه پمپ روغن رساندن روغن هیدرولیک به مخزن راهبند، دیگر اتصالات و یکسری مسیر از پیش تعیین شده است.
جک هیدرولیک برای حرکت آرام و روان، بی سر و صدا، بدون لغزش و ضربه راهبند است. بعلاوه امکان تنظیم دقیق سرعت و تغییر جهت با سرعت بالا را فراهم میکند.
این محصول در دو ولتاژ 220 ولت و 240 ولت کار میکند.
عملکرد این دستگاه به نحوی است که با روشن کردن موتور، روغن با فشار بالا و به کمک پمپ روغن از مخزن وارد سیلندر میشود.
- الکترومکانیک (تردد نرمال): راهبند الکترومکانیکی قیمت کمتری در مقایسه با راهبند هیدرولیک دارد و به همین از محبوبیت بیشتری برخورداراست.
وظیفه اصلی راهبند الکترومکانیک انتقال نیروی شفت موتور به گیربکس است تا قدرت موتور تنظیم شود. از طرفی میله راهبند روی شفت خروجی گیربکس متصل میشود و از همین طریق نیروی موتور وارد بازو راهبند میشود.
این محصول برای اماکن با میزان تردد پایین مناسب است و با کمک چرخ دنده باز و بسته میشود.
موتور راهبندالکترومکانیکی دارای موتور قدرتمندی است و میتواند بوم 2 تا 8 متری را در چند ثانیه به بالا و پایین حرکت کند.
این راهبند هم با ولتاژ 220 ولت و 240 کار میکند و در نبود برق میتواند با باتری کار کند.
تغییرات آبوهوایی روی موتورهای الکترومکانیک تاثیر ندارد درحالیکه موتورهای هیدرولیکی به کمک روغن کار میکنند و تحت تاثیر آبوهوا قرار میگیرند.
و در نهایت خوب است بدانید هر دو نوع راهبند از سوئیچ، بوم راهبند، فنر تعادل، سیستم خلاص کن دستی، مدار فرمان، پایه پلیت، پیچ تنظیم قدرت فنر، پیچ اتصال سیستم ارت، بدنه راهبند و میله اتصال فنر تشکیل شدهاند. همچنین از نظر کارکرد کاملا بهم شبیه هستند و با مکانیسم مشابه کار میکنند. بزرگترین تفاوت آنها در این است که موتور راهبند الکتروهیدرولیکی از روغن برای بالا و پایین کردن بوم راهبند استفاده میشود.
زمان باز شدن راهبند یه چه عواملی بستگی دارد؟

یکی از سوالهایی که همیشه از ما پرسیده میشود همین است. در پاسخ به این سوال باید بگوییم که به طور کلی باز شدن راهبند به عوامل زیر بستگی دارد:
- نوع برد
- طول بوم
- نوع موتور
- گیربکس
برخی از موارد استفاده از راهبند
راهبند در موارد گوناگون قابل استفاده هستند که همگی یک هدف واحدی را دنبال میکند و آن چیزی نیست جز بالا بردن امنیت.
- پارکینگ عمومی و اختصاصی
- هتلها
- ایستگاههای مترو
- کارخانهها
- ایستگاههای راه آهن
- اخذ عوارض در پارکینگ و اتوبان
- فرودگاهها
- فروشگاهها
مزایا راهبند چیست
مزایا:
- افزایش امنیت (مهمترین)
- حفظ حریم شخصی
- مقاومت بالا
- کنترل هرج و مرج، شلوغی و ترافیک
- ارگونومیک
- قابلیت اتصال به دوربینهای پلاکخوان، ریموت کنترل، سیستم RFID، دستگاه کارتخوان
- طراحی مینمال و شیک
- فعال کردن در زمان قطعی برق
عوامل انتخاب راهبند
- هزینه و بودجه
بحث هزینه در خرید هر کالایی از تاثیرگذارترین عوامل در انتخاب کالای مورد نظر است. به همین دلیل بهتر است ابتدا بودجه موردنظر را تعیین کنیم و متناسب با آن به دنبال بهترین و مناسبترین کالا بگردیم. اما همیشه بهخاطر داشته باشید کیفیت را فدی هزینه نکنید.
- جنس و متریال استفاده شده
توجه به آب و هوای مکان و منطقهای که قرار است راهبند در آن نصب شود مسئله بسیار مهمی است. برای مثال راهبندی که قرار است در منطق خشک مانند شهر یزد نصب شود با راهبندی که در شهرهای شمالی کشور نصب میشود کاملا متفاوت است. به دلیل حجم بالای رطوبت و آب شور که در تماس با راهبند است باید راهبندی انتخاب شود که در برابر زنگ زدگی و خوردگی مقاوت بالایی داشته باشد. پس در مناطق مختلف آب و هوایی، راهبندهای متفاوت نصب میشود.
این مسئله از تاثیرگذارترین عوامل در انتخاب و حتی هزینه راهبند است.
- امنیت و استحکام
برخی مناطق از نظر امنیت به دلیل دارا بودن پتانسیل بالای دستبرد و در معرض خطر گرفتن مجرمان حائز اهمیت هستند. از این رو بهتر است راهبدی انتخاب شود که مقاوم باشد.
- راحتی کار برای افراد
همه افراد به دنبال راهبندی هستند که عملکرد ساده و راحتی و در عین حال باکیفیت داشته باشد و وقت و انرژی زیادی از آنان نگیرد. پس برای انتخاب یک راهیند به این مسئله توجه کنید.
- نوع کاربری
- زیبایی و کیفی
- طراحی
- طول بازو یا اهرم راهبند
- نوع موتور بکار رفته در راهبند
- دستی یا اتوماتیک بودن راهبند
قیمت راهبند و عوامل موثر روی آن

قیمت راهبند تحت تاثیر عوامل مختلفی مانند عملکرد راهبند، شرکت سازنده، نام برند، داشتن قابلیت تردد نامحدود، نوسانات ارز و .. است. اما قیمت انواع راهبند هیدرولیکی نسبت به الکترومکانیکی بیشتر است.
نکات کلی درمورد راهبند
- تمامی راهبندها دارای سیستم تشخیص مانع هستند. یعنی تا زمانیکه خودرو به صورت کامل از راهبند عبور نکند، اجازه عبور به وسیله نقلیه بعدی داده نمیشود. این اجازه به دستور سنسورهایی که در زیر بازو راهبند تعبیه شده است صادر میشود.
- از آنجایی که راهبندهای ستونی یا بولارد مقاومت بالایی دارند و گفته میشود میتوانند در اثر برخورد خودرو با سرعت 80 کیلومتر صحیح و سالم میمانند، برای اماکن امنیتی انتخاب صحیحی است.
- اگر به دنبال راهبندی هستید که اهرم میلهای متغیر داشته باشد راهبندهای تلسکوپی گزینه خیلی خوبی به شمار میآیند.
- از مهمترین عواملی که در انتخاب راهبند باید به آن توجه کرد بحث نیاز ما است.
- در انتخاب راهبند مناسب به اندازه یا طول بوم و میزان تردد دقت شود.
- اگر راهبند را برای فضاهای تاریک میخواهید و یا این احتمال وجود دارد که هنگام عبور و مرور وسایل نقلیه برخورد با راهبند صورت گیرد بهتر است از راهبندهایی که دارای LED هستند مانند راهبند دفنی استفاده کنید.
کلام پایانی
از راهبندها جهت کنترل بخشیدن به عبور و مرور افراد و وسایل نقیله استفاده میشود و همچون دروازهای برای رفتوآمد میباشند.
به خاطر داشته باشید نصب و راهاندازی هر کدام از انواع راهبندها نیاز به کارشناسان و متخصصین مجرب دارد.
